液氮自動供液設備是半導體制造、生物樣本庫、食品速凍及醫療冷凍等領域的核心設備。其供液精度直接關乎產品質量、工藝穩定性與成本控制。一旦出現精度失準，輕則造成原料浪費，重則導致批次報廢甚至安全事故。本文將深入剖析液氮供液精度失準的根源，并提供切實可行的解決方案。

一、供液精度失準的典型表現與核心影響

• 表現：

  • 液位控制偏差： 目標液位與實際液位持續不符，過高或過低。

  • 流量/重量波動： 實際輸出流量或重量與設定值存在明顯、不可接受的誤差。

  • 供液時間異常： 完成相同供液任務所需時間顯著延長或縮短。

  • 參數設定失靈： 控制系統參數調整后，設備響應與預期不符。

  • 報警頻發： 液位超限、流量異常等報警頻繁觸發。

• 核心影響：

  • 工藝失控： 關鍵冷凍/冷卻過程溫度曲線偏離，產品質量（如細胞存活率、材料性能、食品口感）下降甚至報廢。

  • 成本飆升： 液氮過度消耗或供給不足導致生產中斷，顯著增加運營成本。

  • 安全風險： 液位過低可能損壞設備或樣本，液位過高或壓力失控存在泄漏、爆炸風險。

  • 設備損耗： 頻繁啟停或非正常工作狀態加速閥門、泵、傳感器等部件老化。

二、供液精度失準的根源剖析

精度失準非單一因素所致，而是設備系統中多個環節相互作用的結果：

1. 感知失真：液位與流量測量的“失明”

   • 傳感器失效/漂移：

     • 電容式/射頻導納式液位計： 極寒環境導致探頭結霜、結冰，嚴重干擾電場分布；介電常數變化（如雜質積聚）影響測量。

     • 差壓變送器： 引壓管堵塞（冰晶、雜質）、膜片受冷變形或零點漂移，導致壓力測量失真。

     • 稱重傳感器： 機械結構受冷收縮應力、基礎振動、或過載沖擊導致線性度、重復性變差，零點漂移。

     • 流量計（質量/渦街等）： 低溫導致流體特性變化（密度、粘度），超出標定范圍；管道振動干擾信號；雜質磨損葉輪或破壞探頭。

   • 安裝與校準缺陷： 傳感器安裝位置不當（如靠近進液口、拐彎處）、未垂直安裝、未執行定期校準或校準方法錯誤（如未在低溫下校準）。

2. 執行偏差：閥門與調節機構的“失控”

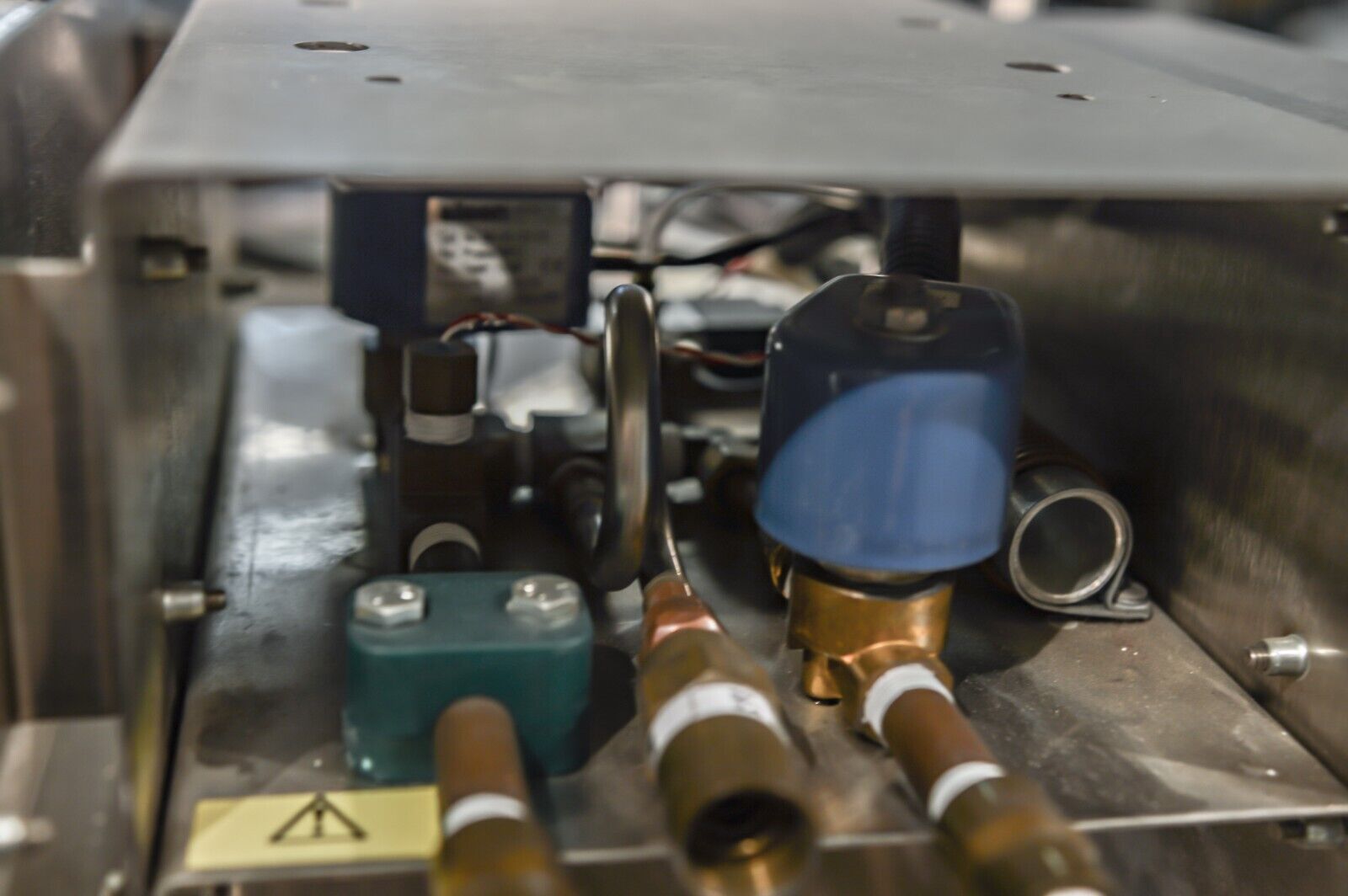

   • 低溫閥門故障：

     • 卡滯/泄漏： 運動部件（閥桿、閥芯）低溫變形、密封件（O型圈、填料）低溫硬化失效或磨損，導致閥門無法關嚴或開度不準。

     • 響應遲緩： 執行機構（電磁閥、氣動/電動執行器）在低溫下潤滑失效、氣路結冰、或功率不足，動作變慢。

   • 調節閥特性偏移： 閥門的流量特性（線性、等百分比）因低溫磨損、氣蝕破壞而改變，導致開度指令與實際流量關系非線性化。

3. 決策失誤：控制邏輯與參數的“錯亂”

   • PID參數失調： 液氮系統具有強非線性、大滯后特性。初始參數或固定參數無法適應實際工況變化（如杜瓦瓶壓力波動、用液量突變），導致超調、震蕩或調節緩慢。

   • 控制邏輯缺陷： 邏輯設計未充分考慮低溫特殊性（如閥門動作頻率限制以防結冰）、模式切換（如加液模式 vs 供液模式）策略不合理。

   • 設定點錯誤/干擾： 人為輸入錯誤設定值；通信干擾導致設定值傳輸異常。

4. 環境侵蝕：極寒與物理的“挑戰”

   • 真空失效/絕熱劣化： 杜瓦瓶或管道真空夾層泄漏，絕熱材料（珠光砂等）沉降或吸濕失效，導致液氮異常氣化加劇，壓力、液位波動劇烈。

   • 管道“呼吸效應”與氣阻： 長距離供液管因溫度梯度產生劇烈氣化，形成“氣塞”阻礙液流；管道布局不合理（過多彎頭、爬升）增大流阻。

   • 外部熱侵入： 保溫層破損、密封不良，環境熱量持續侵入，加速液氮氣化。

   • 機械應力形變： 設備、管道在反復冷熱循環下產生應力變形，影響傳感器定位、閥門對中性等。

三、系統性解決方案：精準定位，綜合施策

解決精度失準需采用系統化方法，從感知、執行、決策到環境進行全方位優化：

1. 精準感知：保障測量基石

   • 傳感器選型升級：

     • 液位：優先選用低溫專用型伺服液位計、磁致伸縮液位計（抗結霜干擾強）；或非接觸式雷達液位計（需考慮介電常數）。

     • 流量：低溫質量流量計（直接測質量，受溫度壓力影響小）。

     • 稱重：選用低溫環境認證、高精度的稱重模塊，確保基礎穩固、防振動。

   • 強化安裝與維護：

     • 嚴格按規范安裝（垂直度、位置避開擾動源）。

     • 實施定期校準： 制定計劃，使用經溯源的標準器，在設備實際工作溫度或接近溫度下進行校準（至關重要！）。

     • 定期檢查探頭清潔度，及時除霜除冰（必要時設計加熱防凍裝置）。

   • 冗余與融合： 對關鍵參數（如主杜瓦液位）采用雙傳感器冗余配置；探索多傳感器數據融合技術提升可靠性。

2. 可靠執行：優化閥門與驅動

   • 閥門選型與管理：

     • 選用低溫專用閥門（深冷截止閥、波紋管密封閥等），材質（如316L SS）和密封件（PTFE、柔性石墨等）需耐深冷。

     • 建立閥門預防性維護計劃：定期檢查密封性、潤滑（低溫脂）、動作靈活性，及時更換老化部件。

   • 執行機構保障： 確保氣源干燥（防結冰），檢查電磁閥/執行器在低溫下的性能，必要時增加保溫或加熱。

3. 智能決策：升級控制策略

   • 自適應/先進控制：

     • PID參數自整定： 實施在線或批次后的自整定，適應工況變化。

     • 前饋補償： 引入主要擾動（如杜瓦壓力、環境溫度）進行前饋控制，提升響應速度。

     • 模型預測控制： 對復雜、大滯后系統效果顯著（需建立精確模型）。

   • 優化控制邏輯：

     • 細化模式切換邏輯，增加必要的互鎖和保護。

     • 對閥門動作設置合理的小間隔時間和速率限制，防止因頻繁動作導致局部結冰卡死。

   • 數據監控與診斷：

     • 部署SCADA/HMI系統，實時監控關鍵參數、閥門狀態、報警信息。

     • 利用歷史數據進行趨勢分析，實現預測性維護，在故障發生前預警（如傳感器漂移趨勢、閥門動作時間變長）。

4. 環境保障：筑牢運行根基

   • 絕熱性能驗證與修復：

     • 定期檢測杜瓦瓶真空度（夾層壓力）、外殼溫度（紅外測溫）。

     • 發現真空失效或絕熱劣化，及時進行專業維修或更換。

   • 管道系統優化：

     • 優化管路設計：縮短距離、減少彎頭爬升、避免U型彎。

     • 加強管道保冷：確保保溫層完好、密封（尤其閥門法蘭處），使用高效絕熱材料（如PIR/PUR）。

     • 考慮汽化器位置：汽化器盡量靠近用氣點，減少氣化氣體在管道中的阻力。

   • 基礎穩固與應力釋放： 確保設備、儲罐、管道支架穩固，考慮熱脹冷縮補償（膨脹節）。

四、建立長效維護機制

• 制定詳盡的SOP： 規范操作、點檢、校準、維護流程。

• 周期性維護計劃： 明確傳感器校準、閥門檢查、絕熱性能檢測、系統功能測試的周期與內容。

• 人員培訓： 確保操作和維護人員理解設備原理、精度重要性及關鍵維護技能。

• 備件管理： 儲備關鍵易損件（傳感器、密封件、閥門部件）。

總結

液氮自動供液設備的精度失準是涉及感知、執行、控制與環境的多因素綜合癥結。唯有通過精準診斷（利用監控數據、現象分析定位根源）、技術升級（選用耐低溫專用部件、實施先進控制）、精心維護（嚴格定期校準、檢查、預防性維護）和環境優化（保障絕熱、優化管路）的系統性方案，方能實現供液精度的長期穩定可靠。持續的監控、分析與維護機制的建立，是保障這一低溫核心設備高效、安全、經濟運行的關鍵所在。將精度控制視為持續改進的過程，方能駕馭極寒之力，確保生產流程的穩定高效。

---
