核心提示：低溫反應釜并非單一設備，其結構設計隨溫度極限、壓力等級、物料特性劇烈變化。選型失誤輕則實驗失敗，重則引發液氮爆沸、材料冷脆斷裂等安全事故。以下從工程本質剖析四類主流低溫反應釜的架構差異。

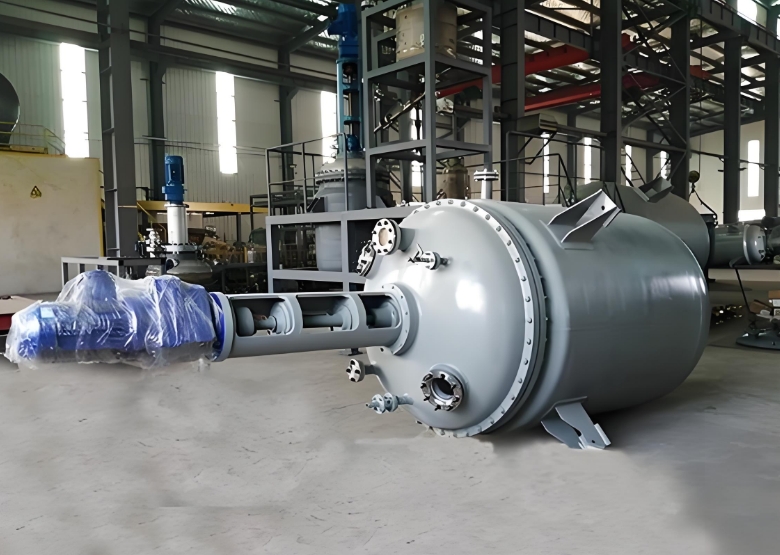

一、按溫度深度與冷卻原理分類

1. 常規低溫反應釜 (-80℃ ~ 0℃)

• 冷卻方式：機械制冷（復疊式壓縮機）

• 核心結構：

  • 夾套盤管：SUS304不銹鋼蛇形管，內置R404A制冷劑直接蒸發吸熱

  • 保溫層：聚氨酯發泡（厚度≥100mm）

  • 攪拌密封：雙端面機械密封（硅油潤滑腔防凍結）

• 致命短板：-80℃以下制冷效率暴跌（COP＜0.3）

2. 深冷反應釜 (-196℃ ~ -80℃)

• 冷卻方式：液氮直接噴射/間接冷媒循環

• 革命性結構差異：

  • 真空絕熱夾層：雙層304L艙體，夾層抽真空至10?2 Pa（減少60%冷量損失）

  • 液氮分布系統：

    • 直接噴射：鈦合金噴嘴陣列（避免低溫脆裂）

    • 間接冷卻：無氧銅導熱棒嵌入釜體（溫度均勻性±2℃）

  • 抗冷脆材料：釜體內膽改用奧氏體不銹鋼316L（普通碳鋼-100℃沖擊韌性歸零）

二、按壓力等級分類

1. 常壓/微負壓釜（制藥、生物樣本）

• 結構特征：

  • 薄壁設計：壁厚8~12mm（僅需承受0.1MPa壓差）

  • 動態密封：磁力驅動攪拌（徹底消除軸封泄漏點）

  • 安全冗余：爆破片+氮氣緩沖罐（防真空塌縮）

2. 高壓深冷釜（合成氨、超臨界CO?萃取）

• 生存法則：壓力與低溫的雙殺組合（材料強度↓50%，韌性↓90%）

• 結構強化設計：

  • 多層包扎筒體：內膽316L + 抗氫脆層（Inconel 625） + 碳鋼承壓層

  • 鍛造平蓋：放棄快開卡扣（低溫應力集中開裂），采用高壓螺栓預緊

  • 深冷閥門：閥桿延長至常溫段（防止填料函液氮凍結）

三、按物料接觸特性分類

1. 腐蝕性介質專用釜（氫氟酸蝕刻、氯堿合成）

• 防腐裝甲結構：

  • 襯里技術：釜體內襯PTFE/哈氏合金C276（焊縫氦檢漏率＜10?? Pa·m3/s）

  • 攪拌器：整體燒結陶瓷葉片（耐-196℃急冷急熱）

2. 高純度物料釜（半導體前驅體、鋰電電解液）

• 潔凈度保障結構：

  • 電解拋光：內表面Ra≤0.2μm（減少物料附著）

  • 全金屬密封：銅墊圈+刀口法蘭（禁用橡膠密封）

  • 真空抽排系統：集成低溫捕集阱（抽除揮發性雜質）

四、核心部件結構差異對比

五、選型致命雷區與應對

1. 冷脆陷阱：

   • 錯誤操作：在-100℃環境使用碳鋼螺栓（冷縮后拉應力超限）

   • 解決方案：螺栓材料強制升級至 AISI 660（沉淀硬化不銹鋼）

2. 液氮噴射失控：

   • 風險點：液氮直噴導致局部過冷→物料凝固堵塞噴嘴→壓力飆升

   • 結構優化：增設多孔鈦合金分散板（液氮霧化分布）

3. 熱應力撕裂：

   • 典型案例：316L釜體從25℃速冷至-196℃（溫差221℃），熱應力＞250MPa

   • 設計準則：溫變速率≤30℃/分鐘 + 釜體增加應力消除圓弧過渡。

低溫反應釜的多元分類與結構差異，本質上是工程需求與極端環境博弈的智慧結晶。從常壓生物凍干到高壓深冷合成，從半導體超純制備到強腐蝕介質反應，每一類釜體的結構設計都在無聲宣告：“低溫是枷鎖，更是杠桿”——選型失誤將引發冷脆爆裂、密封失效等災難性后果；而精準匹配的架構卻能撬動尖端科技的邊界。

---
