自動液氮泵的輸出壓力調節是確保液氮供應系統正常運行的關鍵環節。液氮泵的輸出壓力直接影響到液氮的輸送效率與穩定性。一般而言，自動液氮泵的工作壓力范圍通常為0.1
MPa至0.4 MPa之間，而常見的目標輸出壓力為0.3
MPa。調整泵的輸出壓力，不僅需要控制泵本身的工作參數，還要綜合考慮管路系統的壓力損失、閥門設置以及液氮的流量需求等因素。
輸出壓力調節方法
1. 調節泵的轉速
自動液氮泵通常通過控制轉速來調節輸出壓力。泵的轉速越高，輸出的壓力也會隨之增加。在設定一個穩定的輸出壓力時，泵的轉速需要與系統需求匹配。例如，當輸出壓力目標設定為0.3
MPa時，泵的轉速可能需要保持在1500 RPM到2000
RPM之間。如果系統壓力過低，可能需要通過增大轉速來提高輸出壓力，而若壓力過高，則需適當降低轉速。
2. 調整出口閥門
液氮泵一般配有出口閥門，用以調節液氮流量與壓力。出口閥門的開度與泵的輸出壓力密切相關。通過改變閥門的開度，能夠精確地控制系統中的壓力。例如，若目標輸出壓力為0.3
MPa，而泵提供的壓力略高，可以通過微調出口閥門的開度，減少液氮流量，進而降低壓力至目標值。出口閥門的開度需要根據實時壓力進行調整，以確保穩定運行。
3. 使用壓力調節器
在自動液氮泵系統中，安裝壓力調節器可以有效控制泵的輸出壓力。壓力調節器通過內部的彈簧和調節螺栓來調整出口壓力。壓力調節器的工作原理是通過調節彈簧的預緊力，改變控制閥的開關狀態，從而精確調節液氮泵的輸出壓力。如果目標壓力為0.3
MPa，調節器可以幫助維持該壓力穩定在此范圍內，避免因系統波動導致的壓力過大或過小。
4. 管路系統的平衡調節
液氮泵的輸出壓力也會受到管路系統中各類元件的影響，例如管道長度、彎頭數量以及系統的總阻力等因素。管路中的壓力損失需要在調節泵壓力時考慮進去。通過減小管道的長度或采用較小的彎頭，可以降低系統的阻力，從而有助于減少液氮泵的工作負荷。若管道系統壓力損失過大，可能需要在泵前安裝一個輔助的壓力調節裝置，以補償因管路阻力帶來的壓力損失。
5. 溫度與流量的關聯調節
液氮的溫度與其密度和流量關系密切，進而影響泵的輸出壓力。在調節泵的輸出壓力時，溫度變化是需要關注的重要因素。液氮的溫度通常維持在-196°C左右，而溫度的輕微波動可能會導致其流量發生變化。為了確保液氮泵的輸出壓力穩定，除了控制泵的轉速外，還需要根據液氮的實際溫度調整流量設置。例如，當液氮溫度略有升高時，其密度可能降低，流量會有所增加，為了維持恒定的輸出壓力，可以通過減少泵的轉速或調整出口閥門開度來彌補流量變化帶來的影響。
6. 控制系統的反饋調節
現代自動液氮泵通常配有壓力傳感器和自動調節系統，這些反饋控制系統能夠?qū)崟r監控輸出壓力的變化。當壓力發生波動時，控制系統會通過自動調整泵的工作參數(如轉速、閥門開度等)來使壓力恢復至設定值。壓力傳感器的精度直接影響到反饋系統的反應速度，通常液氮泵系統中的傳感器應具有0.01
MPa的精度，以確保壓力調節的準確性。
7. 泵和系統的定期校準與維護
即使在進行精確調節后，液氮泵和系統中的各類元件仍需定期檢查和校準。隨著使用時間的增加，泵的密封性、閥門的狀態、管道的磨損程度都會影響泵的輸出壓力。定期檢查和維護可以確保泵在狀態下運行，避免由于系統老化引發的壓力不穩定問題。常見的維護措施包括檢查泵的密封圈是否老化，清潔壓力傳感器，檢查閥門的運動是否靈活等。
控制系統

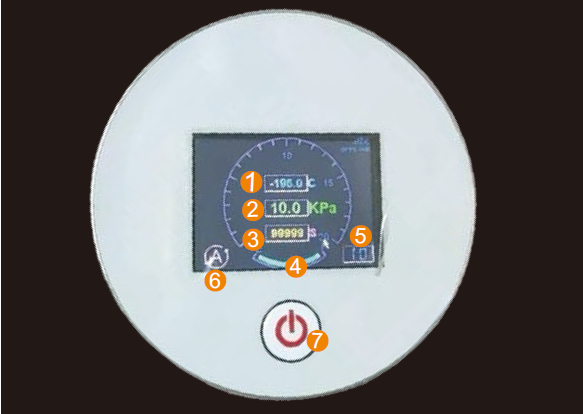

泵頂部的觸摸屏控制器，顯示運行狀態。所有參數都可以在觸摸屏上設置，
使用方便。
1.容器底部溫度
2.內部壓力
3.放電時間
4.液氮液位
5.圓圈的數量
6.設置
7.電源按鈕
PC上的控制：
CryoPump 2000A還配有控制程序計算機，用于監控其工作狀態并進行設置
根據需求。
- 壓力調節器的設定值應與實際需求相匹配，通常壓力調節器的設定值在0.25 MPa到0.35 MPa之間，根據液氮供應量的波動進行適當調整。
實際操作過程中，液氮的溫度和流量變化常常需要綜合考慮，若溫度略有波動，泵的轉速和出口閥門開度需要做出響應調整，確保輸出壓力穩定在0.3
MPa附近。
